Punya mobil 850 / S70 / V70?
Lampu ABS menyala ?
Sudah bersihkan sensor ABS masi nyala?
Sudah bersihkan soket2 dan relay ABS tapi masi nyala juga?
Ada kemungkinan bahwa modul ABS yang kena.
Saya akan paparkan panduan untuk memperbaikinya di tulisan kali ini.

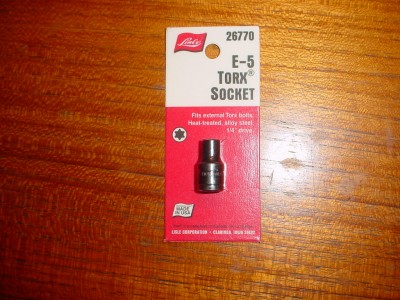

Langkah pertama yang jelas adalah menemukan soket E-5 Torx
Proses di mobil dimulai dengan melepaskan sekering nomor 14 dari kotak sekering dan kemudian melepaskan konektor daya dan konektor sinyal dari modul ABS. Paling mudah untuk melepas konektor sinyal terlebih dahulu yang dilakukan dengan menekan tangkapan dan mengangkat penutup konektor ke atas, Sambungan tudung konektor ini seperti ada penguncinya dan ini melepaskan konektornya. Jika mobil digerakkan saat modul sedang diperbaiki kemungkinan akan menjadi ide bagus untuk membungkus konektor dengan plastik dan untuk mengamankan konektor dari suhu panas/air.
Berikut bagian2 yang perlu dilepas:
Langkah selanjutnya adalah melepas empat baut Torx yang menahan modul ke unit pompa / modulator. Dalam kasus saya dengan mesin yang biasanya disedot, saya menemukan bahwa mengeluarkan pipa pemanas udara dari airbox memberi saya lebih banyak ruang. Tiga dari empat baut keluar dengan mudah namun baut keempat, bagian depan bawah, sebagian besar tersumbat oleh kabel throttle. Saya menemukan bahwa memasang ratchet di bawah kabel throttle cukup membantu.Setelah baut torz dilepas dan disisihkan, modul dilepaskan dengan menjatuhkannya satu inci atau lebih untuk membersihkan solenoid plunger.
Berikut adalah modul yang sudah dilepas.
Langkah selanjutnya adalah langkah yang sulit. Jelas mereka tidak ingin Anda membuka kotak itu. Ini memiliki press pada retainer di sekitar tiang dan seluruh kotak memiliki segel silikon. Press pada retainer sangat terkorosi dan berkarat di sekitar tiang dan setelah mengutak atik dengan mereka selama 20 menit, saya hanya menyalakan alat Dremel dengan roda cutoff dan memotong masing-masing dan memindahkannya. Saya kemudian mencoba melepaskan silicone seal dengan menggunakan obeng kecil dan menyapukannya secara vertikal di antara tutup dan alasnya, menarik silikon keluar dari antara bagian atas dan bagian bawah rumah. Saya berusaha keras untuk menjaga agar semua plastik tetap utuh tapi saya tidak dapat melakukannya. Pada akhirnya, saya mungkin lebih baik mencetak keseluruhan bibir luar dari perumahan yang lebih rendah dengan alat Dremel sejak awal. Setelah banyak menggores, memberi tahu, dan mematahkan bibir bawah, saya bisa melepaskan bagian atas modul.
Berikut adalah gambaran tentang upaya untuk menarik sealant menjauh dari masing-masing bagian dari kasus tersebut.
Begitu masuk, papan sirkuit terungkap. Papan sirkuit ditutupi dengan silikon yang bening seperti membran keseluruhannya. Setelah banyak penelitian, saya telah mengetahui bahwa titik kegagalan pada modul adalah sambungan solder pada konektor, terutama konektor daya. Untuk melihat dan menilai sambungan solder perlu untuk melepaskan membran pelindung dari papan sirkuit di area yang ingin Anda solder. Hal ini mudah dicapai dengan menggeser ujung pisau di bawah membran di ujung papan sirkuit dan mengangkatnya keluar.
Berikut adalah beberapa gambar papan PC dengan membran yang sebagian dilepas.
Sambungan solder yang biasanya menjadi buruk dilingkari sini.
Dari tinggal re-solder sambungan. Pin daya terlihatsolid, karena berfungsi sebagai heat sink yang besar. Saya pikir ini adalah akar masalah dengan modul dari pabrik. Pin itu sendiri perlu dipanaskan sedikit agar solder mengalir dengan benar di antara pin dan bantalan pada papan PC. Saya menggunakan besi solder 40 Watt dan meletakkannya di pin selama beberapa menit yang bagus untuk memanaskan kaleng dan kemudian menambahkan solder. Aku meninggalkan setrika di tempat sampai solder mengalir. Aku agak khawatir tentang menjaga bahwa banyak panas pada pin dan mungkin merusak jejak papan sirkuit tapi pin adalah heat sink yang cukup besar bahwa dewan dapat mengambil banyak.
Setelah persendian disolder, lanjut kita perbaiki kembali papan sirkuit dan casingnya. Saya memiliki tabung hitam, silikon murni, sealer dan saya menggigitnya di papan PC tempat saya melepaskan membran pelindung aslinya. Saya kemudian meletakkan manik-manik yang banyak di tepi tempat duduk bawah dan menekan keduanya. Lebih banyak silikon daripada yang saya gunakan akan membuat pekerjaan terlihat lebih cantik tapi pasti terlihat disegel dengan baik dari unsur-unsurnya.
Dari sini, tinggal tunggu silikon mengering dan memasang kembali modul.
Dalam kasus saya, saya menghidupkan mobil dan lampu ABS kembali menyala tapi segera hilang setelah saya ajak mobil jalan2.
Lampu ABS menyala ?
Sudah bersihkan sensor ABS masi nyala?
Sudah bersihkan soket2 dan relay ABS tapi masi nyala juga?
Ada kemungkinan bahwa modul ABS yang kena.
Saya akan paparkan panduan untuk memperbaikinya di tulisan kali ini.
Langkah pertama yang jelas adalah menemukan soket E-5 Torx
Proses di mobil dimulai dengan melepaskan sekering nomor 14 dari kotak sekering dan kemudian melepaskan konektor daya dan konektor sinyal dari modul ABS. Paling mudah untuk melepas konektor sinyal terlebih dahulu yang dilakukan dengan menekan tangkapan dan mengangkat penutup konektor ke atas, Sambungan tudung konektor ini seperti ada penguncinya dan ini melepaskan konektornya. Jika mobil digerakkan saat modul sedang diperbaiki kemungkinan akan menjadi ide bagus untuk membungkus konektor dengan plastik dan untuk mengamankan konektor dari suhu panas/air.
Berikut bagian2 yang perlu dilepas:
Langkah selanjutnya adalah melepas empat baut Torx yang menahan modul ke unit pompa / modulator. Dalam kasus saya dengan mesin yang biasanya disedot, saya menemukan bahwa mengeluarkan pipa pemanas udara dari airbox memberi saya lebih banyak ruang. Tiga dari empat baut keluar dengan mudah namun baut keempat, bagian depan bawah, sebagian besar tersumbat oleh kabel throttle. Saya menemukan bahwa memasang ratchet di bawah kabel throttle cukup membantu.Setelah baut torz dilepas dan disisihkan, modul dilepaskan dengan menjatuhkannya satu inci atau lebih untuk membersihkan solenoid plunger.
Berikut adalah modul yang sudah dilepas.
Langkah selanjutnya adalah langkah yang sulit. Jelas mereka tidak ingin Anda membuka kotak itu. Ini memiliki press pada retainer di sekitar tiang dan seluruh kotak memiliki segel silikon. Press pada retainer sangat terkorosi dan berkarat di sekitar tiang dan setelah mengutak atik dengan mereka selama 20 menit, saya hanya menyalakan alat Dremel dengan roda cutoff dan memotong masing-masing dan memindahkannya. Saya kemudian mencoba melepaskan silicone seal dengan menggunakan obeng kecil dan menyapukannya secara vertikal di antara tutup dan alasnya, menarik silikon keluar dari antara bagian atas dan bagian bawah rumah. Saya berusaha keras untuk menjaga agar semua plastik tetap utuh tapi saya tidak dapat melakukannya. Pada akhirnya, saya mungkin lebih baik mencetak keseluruhan bibir luar dari perumahan yang lebih rendah dengan alat Dremel sejak awal. Setelah banyak menggores, memberi tahu, dan mematahkan bibir bawah, saya bisa melepaskan bagian atas modul.
Begitu masuk, papan sirkuit terungkap. Papan sirkuit ditutupi dengan silikon yang bening seperti membran keseluruhannya. Setelah banyak penelitian, saya telah mengetahui bahwa titik kegagalan pada modul adalah sambungan solder pada konektor, terutama konektor daya. Untuk melihat dan menilai sambungan solder perlu untuk melepaskan membran pelindung dari papan sirkuit di area yang ingin Anda solder. Hal ini mudah dicapai dengan menggeser ujung pisau di bawah membran di ujung papan sirkuit dan mengangkatnya keluar.
Berikut adalah beberapa gambar papan PC dengan membran yang sebagian dilepas.
Sambungan solder yang biasanya menjadi buruk dilingkari sini.
Dari tinggal re-solder sambungan. Pin daya terlihatsolid, karena berfungsi sebagai heat sink yang besar. Saya pikir ini adalah akar masalah dengan modul dari pabrik. Pin itu sendiri perlu dipanaskan sedikit agar solder mengalir dengan benar di antara pin dan bantalan pada papan PC. Saya menggunakan besi solder 40 Watt dan meletakkannya di pin selama beberapa menit yang bagus untuk memanaskan kaleng dan kemudian menambahkan solder. Aku meninggalkan setrika di tempat sampai solder mengalir. Aku agak khawatir tentang menjaga bahwa banyak panas pada pin dan mungkin merusak jejak papan sirkuit tapi pin adalah heat sink yang cukup besar bahwa dewan dapat mengambil banyak.
Setelah persendian disolder, lanjut kita perbaiki kembali papan sirkuit dan casingnya. Saya memiliki tabung hitam, silikon murni, sealer dan saya menggigitnya di papan PC tempat saya melepaskan membran pelindung aslinya. Saya kemudian meletakkan manik-manik yang banyak di tepi tempat duduk bawah dan menekan keduanya. Lebih banyak silikon daripada yang saya gunakan akan membuat pekerjaan terlihat lebih cantik tapi pasti terlihat disegel dengan baik dari unsur-unsurnya.
Dari sini, tinggal tunggu silikon mengering dan memasang kembali modul.
Dalam kasus saya, saya menghidupkan mobil dan lampu ABS kembali menyala tapi segera hilang setelah saya ajak mobil jalan2.
